标准解读

GB 45320-2025

国家标准

《建筑防水卷材安全和通用技术规范》

国家市场监督管理总局、国家标准化管理委员会正式批准发布了GB 45320-2025《建筑防水卷材安全和通用技术规范》国家标准。该标准由中国建材检验认证集团苏州有限公司（国检集团苏州公司）、中建材苏州防水研究院有限公司、中国建筑防水协会、建筑材料工业技术监督研究中心等单位负责起草，将于2025年10月1日正式实施。

背景 Background

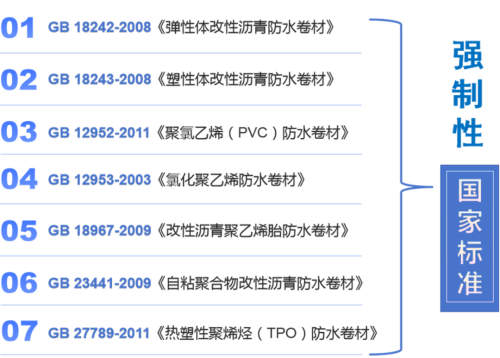

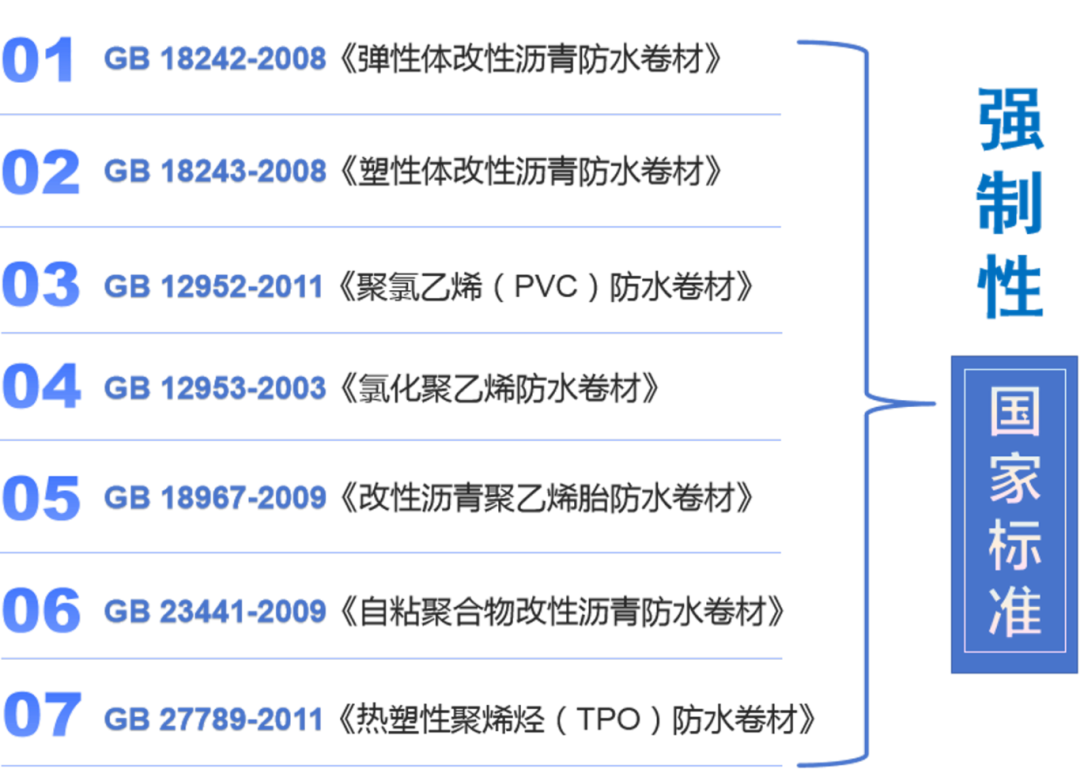

2017年1月，国标委印发了《强制性标准整合精简结论清单》：

本标准提取整合上述七项国家标准中安全和通用部分内容，制定为强制性国家标准，七项国家标准修订或直接转为推荐性国家标准。

建筑防水材料包括防水卷材、防水涂料、水泥基防水材料、金属板、瓦材等，其中防水卷材在我国建筑防水材料市场的占比近70%，也是国际上最主要的防水材料。

本标准是针对防水卷材的安全、环保、耐久等方面的底线要求，所有市场上的防水卷材产品都应符合本标准的规定。

范围 Scope

规定了建筑防水卷材的安全和通用技术要求及试验方法。

适用于建设工程用防水卷材。

术语和定义 Terms and Definitions

防水卷材 waterproof sheet

在工厂制作成型的可卷曲成卷状的柔性防水材料。

沥青防水卷材 bituminous waterproof sheet；asphalt waterproof sheet

以沥青或聚合物改性沥青为主要材料，采用纤维、织物或高分子膜等作为增强材料的工厂成型的片状防水材料。

合成高分子防水卷材 synthetic polymer waterproof sheet

以合成橡胶、合成树脂或两者共混为基料，加入增塑剂、稳定剂、硫化剂、填料等添加剂，用压延或挤出成型方法加工而成，可为匀质或具有内增强材料、背衬材料或表面粘结材料等构造的工厂成型的片状防水材料。

注：合成高分子防水卷材包括塑料、橡胶和橡塑共混类产品。

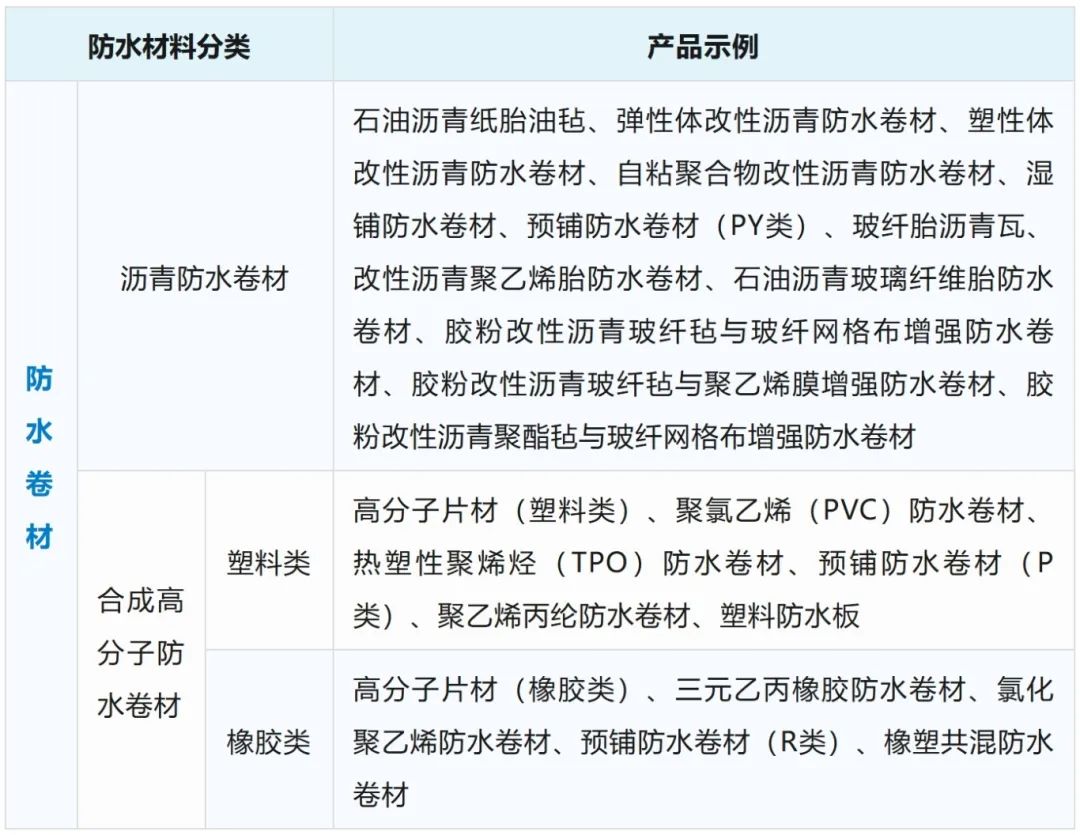

防水卷材分类对应的产品示例

要求 Technical Requirements

燃烧性能

外露使用的防水卷材燃烧性能等级不应低于GB 8624中规定的B2级。

闪点

热熔施工的沥青防水卷材，沥青涂盖层闪点不应低于230℃。

总铅

防水卷材中总铅（Pb）含量不应大于90mg/kg。

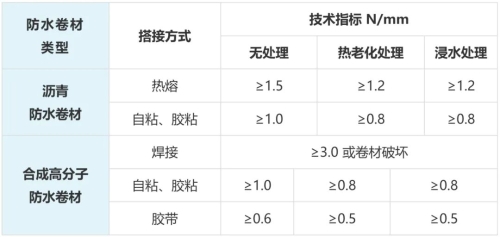

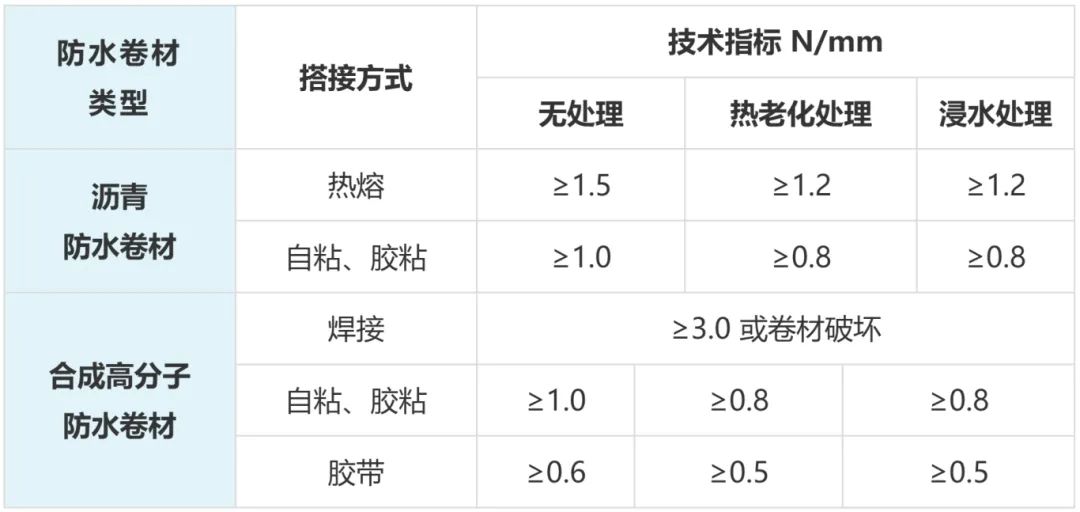

接缝剥离强度

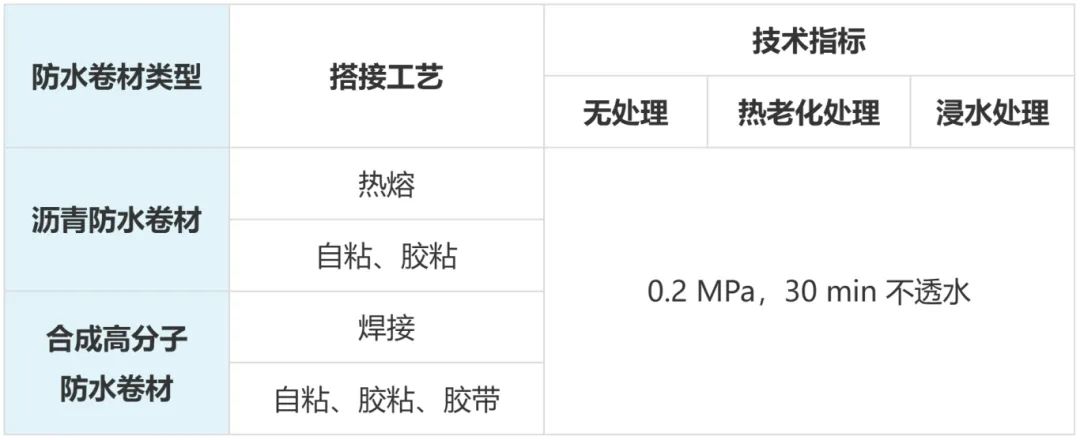

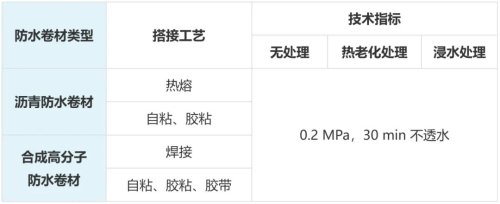

搭接缝不透水性

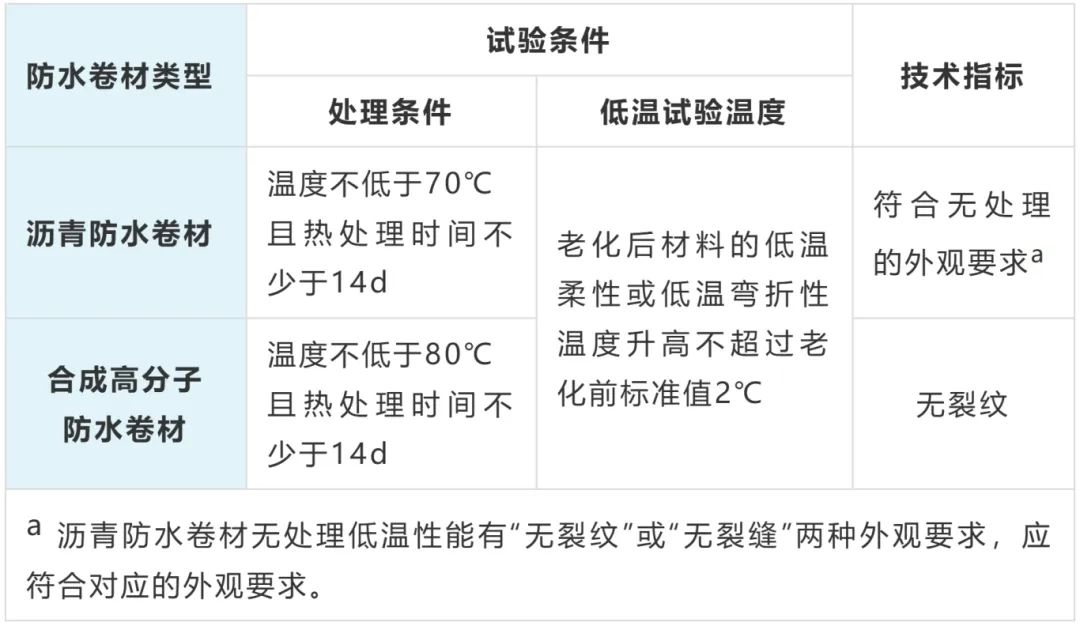

热老化后的低温性能

人工气候加速老化

防水设计工作年限不低于20年的外露使用防水卷材应采用日光滤光器的氙弧灯进行人工气候加速老化试验。

采用窄带法测量时，外露使用防水卷材累计辐照能量不应小于5040 kJ/(m2·nm)；单层屋面用防水卷材的累计辐照能量不应小于10080 kJ/(m2·nm)。

采用宽带法测量时，外露使用防水卷材累计辐照能量不应小于593 MJ/m2；单层屋面用防水卷材的累计辐照能量不应小于1186 MJ/m2。

老化后材料的外观不应出现开裂、分层、起泡、粘结和孔洞等现象。

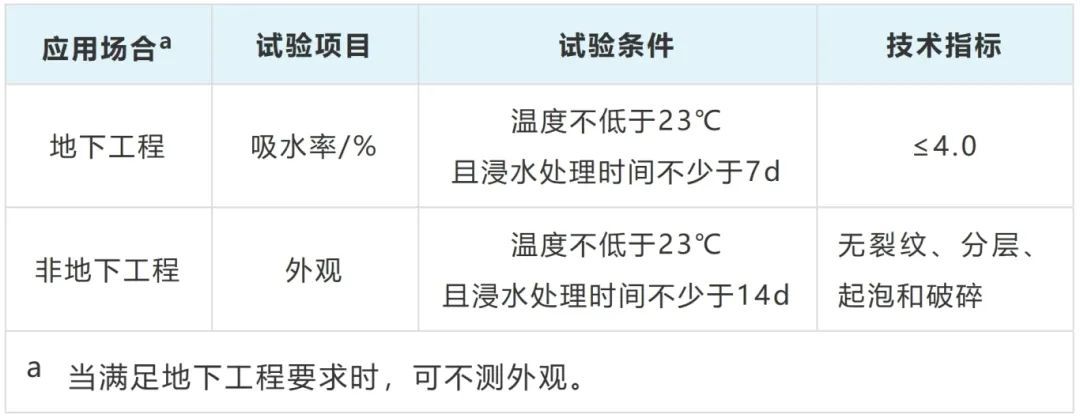

耐水性

耐根穿刺性能及阻根剂种类和含量

耐根穿刺防水卷材进行耐根穿刺性能试验后，应无根穿刺现象产生，耐根穿刺沥青防水卷材并应符合明示的阻根剂种类和含量。

试验方法 Test Method

规定了标准试验条件、试件制备、相应项目的试验步骤及取值方法。

结束语 Conclusion

本标准实施的意义：

01促进行业改进防水卷材产品配方和生产工艺；

02促进行业选用优质原材料；

03保障产品的质量底线；

04促进行业转型升级；

05满足工程和人民群众的需求。

相关的防水卷材产品标准应进行修订，符合本标准的规定。

违反强制性国家标准，应根据《产品质量法》的规定进行处罚。处罚包括：

01没收不合格商品；

02没收销售不合格商品的利润；

03根据不合格商品货值倍数进行处罚。

联系方式 Contact information

检验检测：0512-65332019

姚双华：13913564863

万惠娟：13914066232

标准研发：0512-65318287

朱志远：13862039012

余奕帆：13451559100
